一、產品簡介：
參考標準：
DL/T614-1997多功能電表
GB/T17883-1999 0.2S和0.5S級靜止式交流有功電度表
GB/T17882-1999 2級和3級靜止式交流無功電度表
GB/T13850-1998交流電量轉換為模擬量或者數字信號的電測量變送器
IEC/61000-2-11電磁兼容性□EMC□-第2-11部分
二、概述：

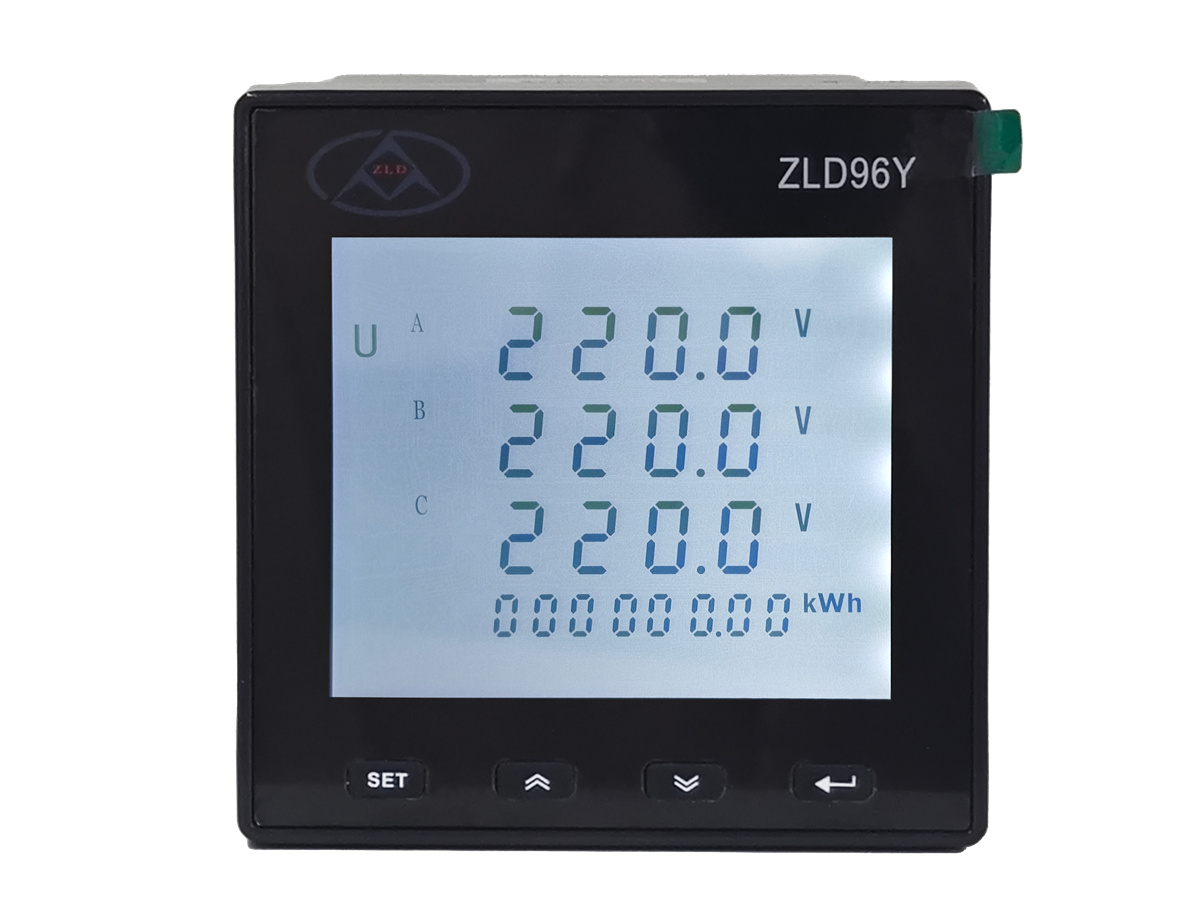

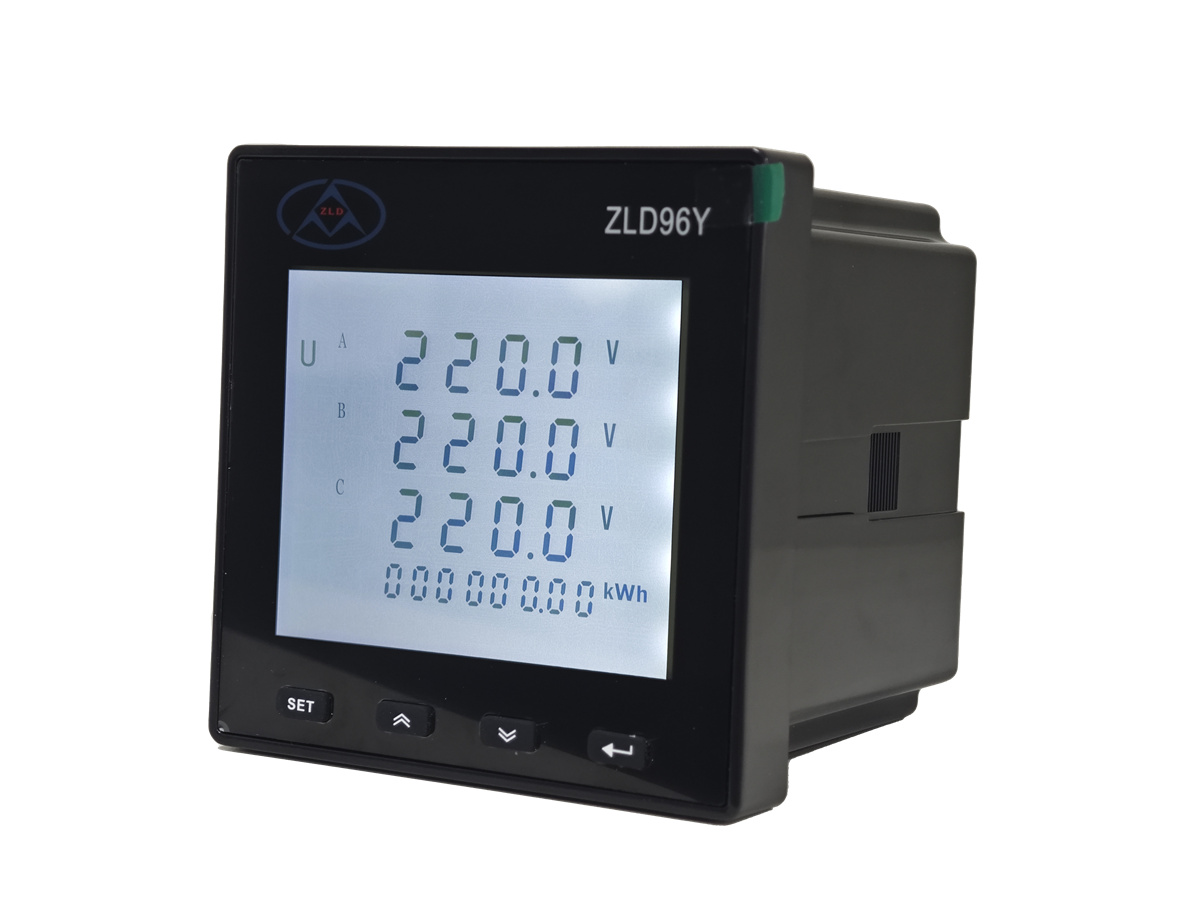

ZLD*Y-AE3系列是一種具有可編程、智能顯示、數字通訊等功能的多功能電力儀表。它能測量所有的常用電力參數，如三相電壓、電流、有功功率、無功功率，頻率、功率因素，有功電能、無功電能等，還能結合現代行業發展的趨勢具有輸入開關量檢測、智能輸出控制，可以進行電壓、電流、功率等數據的遠傳變送輸出，也可以通過RS485數字接口實行數據采集及遠程傳輸。通過儀表面板編程按鍵，用戶可以方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性和可操作性。
ZLD*Y-AE3系列具有極高的性價比，可廣泛、應用于能源管理系統、變電站自動化、配電網絡自動化，小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便、工程量小、可現成編程設置輸入參數等優點。
三、技術規格：
|
性 能 |
參 數 |
|||
|
輸 入 測 量 顯 示 |
網 絡 |
三相四線 、三相三線 |
||
|
電 壓 |
額 定 值 |
AC 100V、220V、400V（訂貨時說明） |
||
|
過 負 荷 |
持續：1.2倍，瞬時：2倍/2S |
|||
|
功 耗 |
< 0.5VA (每相) |
|||
|
阻 抗 |
>450KΩ |
|||
|
精 度 |
RMS測量：0.5級 |
|||
|
電 流 |
額 定 值 |
AC 1A、5A （訂貨時說明） |
||
|
過 負 荷 |
持續：1.2倍，瞬時：5倍/2S |
|||
|
功 耗 |
< 0.4VA (每相) |
|||
|
阻 抗 |
< 2mΩ |
|||
|
精 度 |
RMS測量：0.5級 |
|||
|
頻 率 |
40～60HZ，精度等級 0.2HZ |
|||
|
功 率 |
有功、無功、視在功率，精度等級0.5級 |
|||
|
電 能 計 量 |
正反向計量，精度等級0.5% |
|||
|
顯 示 |
可編程、切換、循環LED顯示 |
|||
|
電 源 |
工 作 范 圍 |
AC、DC 85～265V |
||
|
功 耗 |
≤ 5VA |
|||
|
輸 出 |
數 字 接 口 |
RS485、MODBUS－RTU協議 |
||
|
脈 沖 輸 出 |
1路電能脈沖輸出，無源光藕隔離集電極開路輸出 |
|||
|
環 境 |
工 作 環 境 |
-10oC × 55oC |
||
|
儲 存 環 境 |
-20oC × 75oC |
|||
|
安 全 |
耐 壓 |
輸入/電源>2KV,輸入/輸出>2KV,電源/輸出>2KV |
||
|
絕 緣 |
輸入、輸出、電源對機殼>5MΩ |
|||
說明：
⑴、輔助電源：多功能電力儀表具備通用的AC/DC電源輸入接口，若不做特殊說明，提供的是
AC/DC 85～265V電源接口的產品，請..所提供的電源適用于該系列產品，以防止損壞產品。
電力品質。
注意：質較差時建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器。
⑵、輸入信號：它采用了每個測量通道單獨采集的計算方式，..了使用時完全一致對稱,其具有多種接線方式。適用于不同的負載形式。
注：具體接線及儀表參數（脈沖常數等）見儀表所帶接線圖。
說明：
A、電壓輸入：輸入電壓應不高于產品的額定輸入電壓（100V/400V）,否則應考慮使用PT, 在電壓輸入端須裝1A保險絲。
B、電流輸入：標準額定輸入電流為5A，大于5A的情況下應使外部CT，如果使用的CT上連接有其他儀表，應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路。
C、要..輸入的電壓和電流信號順序要一一對應，電流的進線、出線方向要一致，否則會出現計量上的誤差，尤其是功率和電能的誤差。
D、儀表輸入網絡的配置根據系統的CT個數決定，在2個CT的情況下，選擇三相三線兩元件方式；在3個CT的情況下，選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在三相三線中，電壓測量和顯示的為線電壓；而在三相四線中，電壓測量和顯示為電網的相電壓和線電壓。
